637

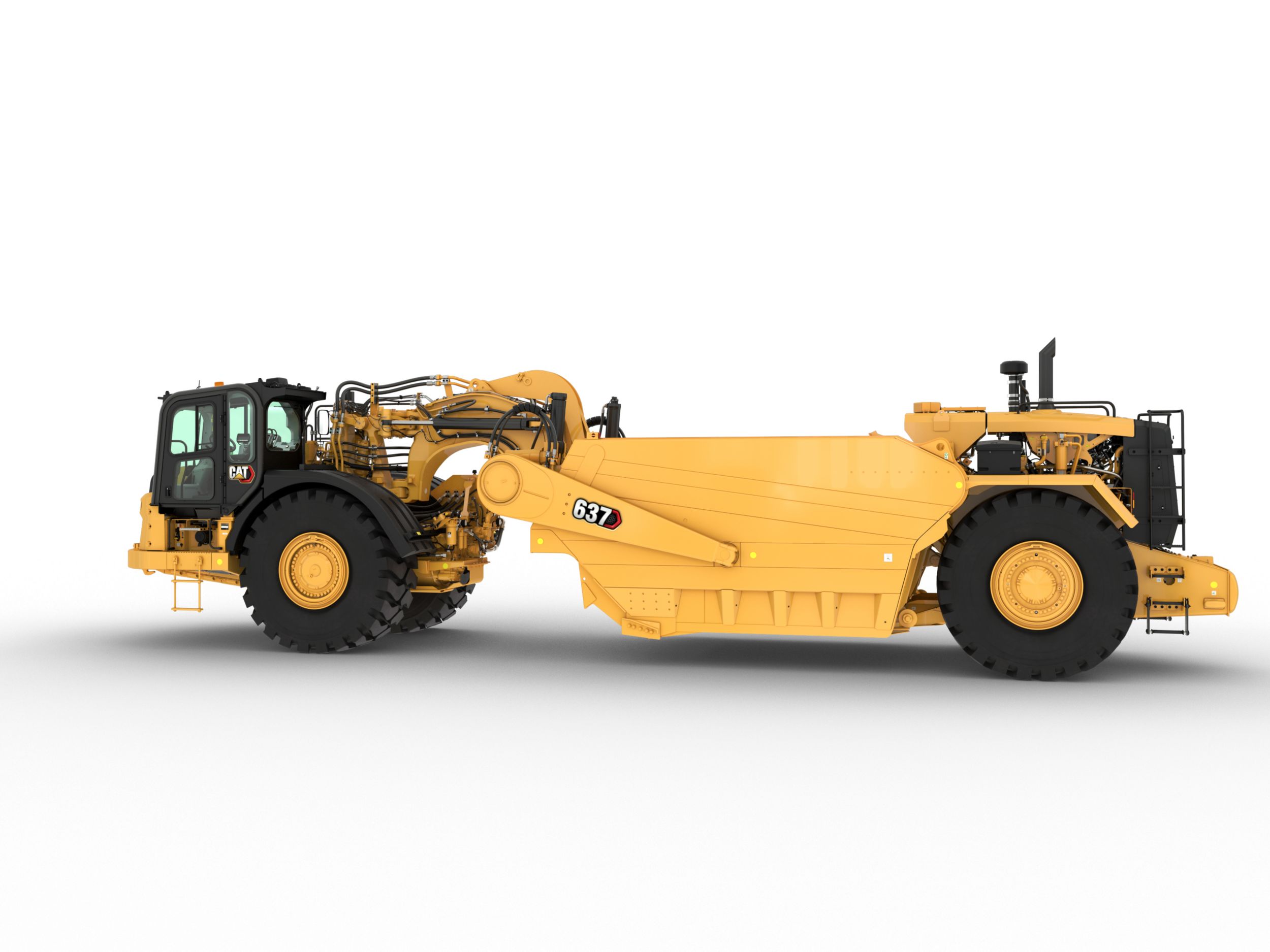

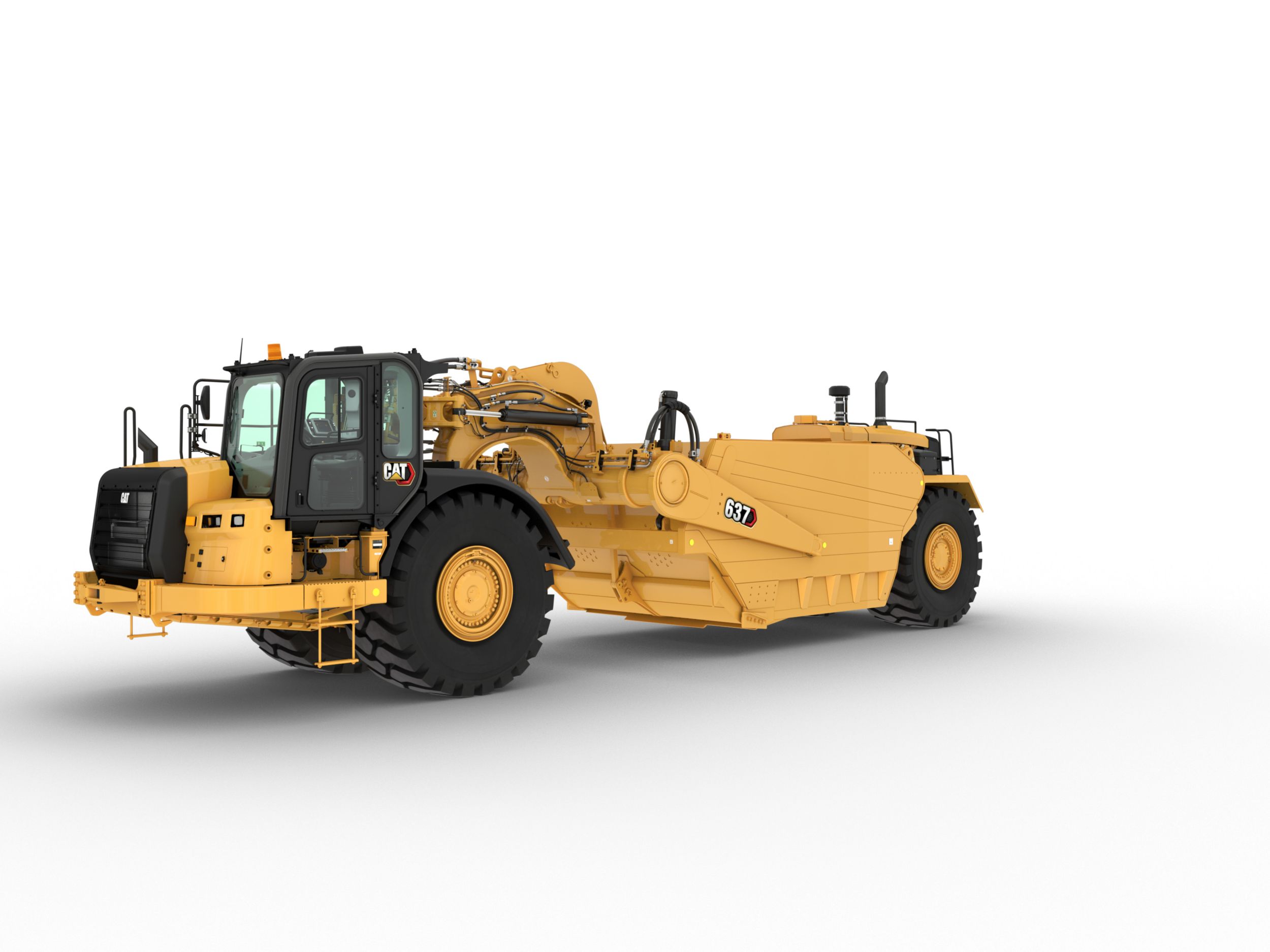

الجرار بعجل 637K – كاشطة حوض الفحم
أحواض الفحم 637 أطول من أحواض الكاشطات القياسية للجرار بعجل وأعلى منها مما يتيح لها نقل 38 م (50 ياردة) من الفحم السائب منخفض الكثافة. تم تصميم الأحواض وتصنيعها خصوصًا لتوصيل الفحم السائب الوارد إلى المخزون والاحتفاظ بالفحم المخزن لنظام المُغذي.
تحقيق إنتاجية أكبر
العمل بمنتهي الراحة
تصميم للأمان
سهولة التشغيل
تقنيات CAT متكاملة
كفاءة التنفيذ
المستندات والكتيبات
المعدات القياسية
ملاحظة
- قد تختلف المعدات القياسية والاختيارية. يُرجى استشارة وكيل Cat الذي تتعامل معه لمعرفة التفاصيل.
مجموعة نقل الحركة – الجرار
- محرك Cat C18 مزود بنظام MEUI™
- فرامل المحرك الانضغاطية
- بدء التشغيل الكهربائي، 24 فولت
- منظف الهواء، من النوع الجاف المزود بمنظف أولي
- المروحة، هيدروليكية
- إيقاف تشغيل المحرك من مستوى الأرض
- الرادياتير، قلب وحدة من الألومنيوم، 9 زعانف لكل بوصة
- الوقاء، علبة المرافق
- مساعد بدء التشغيل، الأثير
- نظام الفرامل:
- أساسية وثانوية، ذات أقراص رطبة، هيدروليكية التشغيل
- للانتظار، هيدروليكية التحرير، زنبركية التعشيق
- قفل الخانق
- ناقل الحركة:
- power shift كوكبي الدوران ثماني السرعات
- تحكم إلكتروني في ضغط القابض (ECPC)
- برنامج استراتيجية التحكم الإلكتروني المتقدم في الإنتاجية (APECS)
- اختيار الترس الأقصى القابل للبرمجة
- تثبيت ناقل الحركة
- القفل التفاضلي
- الوقاء، مجموعة نقل الحركة
- ميزة تقليل دوران الإطارات القياسية
- التحكم في السرعة الأرضية
- حد سرعة الماكينة
- حماية القفل التفاضلي
مجموعة نقل الحركة – الكاشطة
- المحرك Cat C9.3
- نظام وقود مزوَّد بقضيب مشترك عالي الضغط
- فرامل محرك ذات خاصية الرفع الثابت
- بدء التشغيل الكهربائي، 24 فولت
- منظف الهواء، من النوع الجاف المزود بمنظف أولي
- المروحة، ميكانيكية التشغيل
- إيقاف تشغيل المحرك من مستوى الأرض
- الرادياتير، قلب وحدة من الألومنيوم، 9 زعانف لكل بوصة
- مساعد بدء التشغيل، الأثير
- نظام الفرامل:
- أساسي وثانوي، فك جاف، يعمل هيدروليكيًا
- ناقل الحركة:
- 4 سرعات (دفع محول عزم الدوران)
- ناقل حركة الطاقة كوكبي الدوران
المواصفات الكهربية – الجرار
- مولد التيار المتردد، 150 أمبير
- البطاريات (4) بجهد 12 فولت، وقدرة 1000 أمبير للتدوير على البارد (CCA)، لا تتطلب صيانة، عالية الخرج
- النظام الكهربائي، 24 فولت
- نظام الإضاءة:
- المصابيح الأمامية: LED
- إشارات انعطاف مع وظيفة الخطر، مصابيح LED غامرة، (2) لحد القطع (1) للحوض، هالوجين للرؤية الجانبية (2)
- مقبس الشحن/بدء التشغيل
المواصفات الكهربية – الكاشطة
- تنبيه، الرجوع للخلف
- البطاريات (4) بجهد 12 فولت، وقدرة 1000 أمبير للتدوير على البارد (CAA)، لا تتطلب صيانة، عالية الخرج
- مولد التيار المتردد، 65 أمبير
- النظام الكهربائي، 24 فولت
- نظام الإضاءة:
- أضواء الفرامل، LED
- إشارات الانعطاف مزودة بوظيفة التحذير من الخطر، LED
بيئة المشغل – الجرار
- نظام HVAC، للتسخين، وتكييف الهواء، وإزالة الضباب
- تحكم في نظام HVAC من خلال ترموستات
- خطاف للمعطف
- منصة لصندوق الغداء مع حزام للحمل
- توصيل تشخيصي (2)
- منافذ كهرباء 12 فولت (2)
- القفل التفاضلي (1)
- مصابيح سقف الكابينة
- آلة التنبيه، كهربائية
- مقبض على شكل T للتحكم في المعدة
- المرآة، للرؤية الخلفية
- جاهز لتركيب راديو
- كابينة مزوَّدة بهيكل الحماية من الانقلاب (ROPS)/هيكل الحماية من الأجسام المتساقطة (FOPS)، مضغوطة
- مفاتيح لوحة المفاتيح:
- قفل الخانق
- الماسحات/الغاسلات
- مصابيح الخطر
- اختيار مستوى التثبيط
- تشغيل، إطفاء مصابيح العمل
- وضع المعلومات على شاشة عرض نظام Messenger
- المفاتيح المتأرجحة بعروة السلامة
- حزام الأمان، ثنائي القطع ثابت
- المقعد، نظام الإدارة المتقدمة للقيادة (ARM) من Cat، Cat Comfort من الفئة 3، يدور بزاوية 30 درجة
- عجلة القيادة، القابلة الإمالة، المتداخلة، المبطنة
- النوافذ، مخرج طوارئ على الجانب الأيمن
- النوافذ، انزلاقية
- النوافذ، مصفحة، بزمام منزلق
- ماسحات الزجاج الأمامي، للنوافذ الأمامية والخلفية، تتضمن الغاسلات
- قفل الأبواب
- شاشة Messenger
- المقاييس، تتضمن التحذيرات ما يلي:
- درجة حرارة سائل التبريد
- درجة حرارة زيت المحرك
- درجة حرارة الزيت الهيدروليكي
- مستوى الوقود
- فرملة الانتظار
- قفل المعدة
- نظام الفرامل
- قفل الخانق
- جهد النظام
- التوجيه الثانوي
- خفض الدلو
- التشغيل التلقائي للطارد
- القفل التفاضلي
- عوامة الوقاء
- تثبيت ناقل الحركة
- وصلة جر الوسادة
- مصابيح الضوء العالي
- مصباح العمل
- سرعة المحرك، دورة في الدقيقة
- اختيار التروس
السوائل
- سائل التبريد طويل العمر حتى –37 درجة مئوية (–34 درجة فهرنهايت)
المعدات القياسية الأخرى – الجرار
- وصلة الجر المتقدمة المزوَّدة بوسادة
- المراكم (وصلة جر الوسادة) تحمل رقم التسجيل الكندي (CRN)
- نظام تغيير الزيت السريع
- المصدات، غير معدنية
- المسخن، سائل تبريد المحرك 120 فولت
- الجنوط (2)
- خطافات الجر، أمامية
- أقفال للحماية من التخريب
- المسخن، سائل تبريد المحرك 120 فولت
- أقفال التوجيه
المعدات القياسية الأخرى – الكاشطة
- حوض فحم
- 31 م3 (41 ياردة3)، في حالة الخفض
- 38 م3 (50 ياردة3)، في حالة التكديس
- أقفال للحماية من التخريب
- مصدات الكاشطة
- نظام تغيير الزيت السريع
- الجنوط (2)
- الأسطوانات الهيدروليكية المستشعرة للموضع (رفع الحوض والوقاء)
معلومات إضافية
| المحرك - قدرة الحدافة - الجرار/الكاشطة | 425 كيلووات (570 hp)/216 كيلووات (290 hp) |
|---|---|
| مواصفات التشغيل - سعة الكاشطة - في حالة التكديس | 38 m³ ( 50 yd³ ) |
| مواصفات التشغيل - أعلى سرعة - مُحملة | 55.8 كم/س ( 34.7 ميل/ساعة ) |
| عام - العرض - القطع | 3.51 m ( 11.5 قدم ) |
| مدد دورة المعدّة - خفض الدلو | 2.1 s ( 2.1 s ) |
| الكابينة - مستوى طاقة الصوت الخارجي | مستوى قوة الصوت الخارجي للماكينة القياسية (ISO 6393:2008) يبلغ 118 ديسيبل (A). |
| عام - قدرة الحدافة - الجرار | 425 كيلووات ( 570 حصان ) |
| عام - العرض الإجمالي | 3.94 m ( 12.93 قدم ) |
| الأبعاد - العرض - إجمالي الماكينة | 3937 مم ( 155 بوصة ) |
| مقاييس الالتزام بمعايير السلامة - حزام مقعد | SAE J386:FEB2006 |
| سعات إعادة التعبئة للخدمة - نظام ناقل الحركة - الجرار | 110 l ( 29 جالون (أمريكي) ) |
| سرعات السير - الانحراف - ترس ناقل الحركة - الثاني | 10 كم/س ( 6.2 ميل/ساعة ) |
| عام - سعة الكاشطة - في حالة التكديس | 38 m³ ( 50 yd³ ) |
| الأبعاد - الارتفاع - الإجمالي للشحن | 4140 مم ( 163 بوصة ) |
| الأبعاد - الطول - إجمالي الماكينة - قياسي | 15480 مم ( 609.5 بوصة ) |
| الأبعاد - الارتفاع - قمة الكابينة | 3733 مم ( 147 بوصة ) |
| سعات إعادة التعبئة للخدمة - خزان سائل عادم الديزل - الكاشطة | 22 l ( 5.8 جالون (أمريكي) ) |
| مدد دورة المعدّة - رفع الحوض | 3.5 s ( 3.5 s ) |
| عام - عدد دورات المحرك المقدرة في الدقيقة - الجرار | 1900 دورة في الدقيقة ( 1900 دورة في الدقيقة ) |
| عام - الإطارات - الكاشطة | 37.25R35**E3 |
| سعات إعادة التعبئة للخدمة - علبة المرافق - الجرار | 52 l ( 13.7 جالون (أمريكي) ) |
| عام - أعلى سرعة - مُحملة | 55.8 كم/س ( 34.7 ميل/ساعة ) |
| سعات إعادة التعبئة للخدمة - نظام التبريد - الجرار | 75 l ( 19.8 جالون (أمريكي) ) |
| الأبعاد - المحور الخلفي - الجزء الخلفي للماكينة | 2424 مم ( 95.4 بوصة ) |
| الأبعاد - العرض - داخل الحوض | 3404 مم ( 134 بوصة ) |
| عام - الطول الإجمالي | 15480 مم ( 609.5 بوصة ) |
| مدد دورة المعدّة - تمديد الطارد | 8.5 s ( 8.5 s ) |
| سعات إعادة التعبئة للخدمة - خزان الوقود | 1400 l ( 370 جالون (أمريكي) ) |
| الأبعاد - العرض ـ الخطوط المركزية للإطارات الخلفية | 2462 مم ( 96.9 بوصة ) |
| مدد دورة المعدّة - رفع الوقاء | 4 s ( 4 s ) |
| الأبعاد - العرض ـ الإطارات الخلفية الخارجية | 3636 مم ( 143.2 بوصة ) |
| الأبعاد - الارتفاع - الحد الأقصى لشفرة الكاشطة | 538 مم ( 21.2 بوصة ) |
| عام - الوزن التشغيلي - فارغ | 52425 كجم ( 117782 رطل ) |
| مدد دورة المعدّة - إنزال الوقاء | 3.8 s ( 3.8 s ) |
| عام - الإطارات - الجرار | 37.25R35**E3 |
| عام - قدرة الحدافة - الكاشطة | 216 كيلووات ( 290 حصان ) |
| عام - الانبعاثات | يفي المحركان Cat C9.3 وCat C18 بمعايير الانبعاثات الخاصة بوكالة حماية البيئة (EPA) الأمريكية من المستوى 4 النهائي/الاتحاد الأوروبي (EU) من المرحلة الرابعة. |
| سعات إعادة التعبئة للخدمة - النظام الهيدروليكي | 142 l ( 37.5 جالون (أمريكي) ) |
| عام - عرض الدوران من الحاجز إلى الحاجز بنسبة 180 درجة | 12.98 m ( 42.59 قدم ) |
| مدد دورة المعدّة - رفع الدلو | 1.5 s ( 1.5 s ) |
| عام - موديل المحرك - الجرار | Cat C18 |
| الأبعاد - المحور إلى المسمار الرأسي لوصلة الجر | 509 مم ( 20 بوصة ) |
| عام - موديل المحرك - الكاشطة | Cat C9.3 |
| الأبعاد - الخلوص الأرضي - الجرار | 664 مم ( 26.1 بوصة ) |
| مدد دورة المعدّة - إنزال الحوض | 3.5 s ( 3.5 s ) |
| عام - سعة الكاشطة - في حالة الخفض | 31 m³ ( 41 yd³ ) |
| الكابينة - هيكل الحماية من الانقلاب (ROPS)/ هيكل الحماية من الأجسام المتساقطة (FOPS) | يفي بمعايير ISO |
| عام - الحمل المقدر | 34472 كجم (76000 رطل)/34,20 طنًا متريًا (38 طنًا) |
| عام - سعة إعادة تعبئة خزان الوقود - الكاشطة | 1400 l ( 370 جالون (أمريكي) ) |
| عام - أقصى عمق للقطع | 450 مم ( 17.7 بوصة ) |
| الأبعاد - العرض - الجرار | 3499 مم ( 137.8 بوصة ) |
| عام - الحد الأقصى لعمق الانتشار | 535 مم ( 21.1 بوصة ) |
| عام - الارتفاع الإجمالي للشحن | 4.15 m ( 13.62 قدم ) |
| الأبعاد - الجزء الأمامي للجرار إلى المحور الأمامي | 3612 مم ( 142.2 بوصة ) |
| مدد دورة المعدّة - سحب الطارد | 8.5 s ( 8.5 s ) |
| مقاييس الالتزام بمعايير السلامة - إنذار الرجوع للخلف | ISO 9533:2010 |
| مقاييس الالتزام بمعايير السلامة - هيكل الحماية من الانقلاب (ROPS) | ISO 3471:2008 لما يصل إلى 21282 كجم (46919 رطل) |
| مقاييس الالتزام بمعايير السلامة - الفرامل | ISO 3450:2011 |
| مقاييس الالتزام بمعايير السلامة - نظام التوجيه | ISO 5010:2007 |
| الأبعاد - قاعدة العجلات | 9576 مم ( 377 بوصة ) |
